一、产品概述

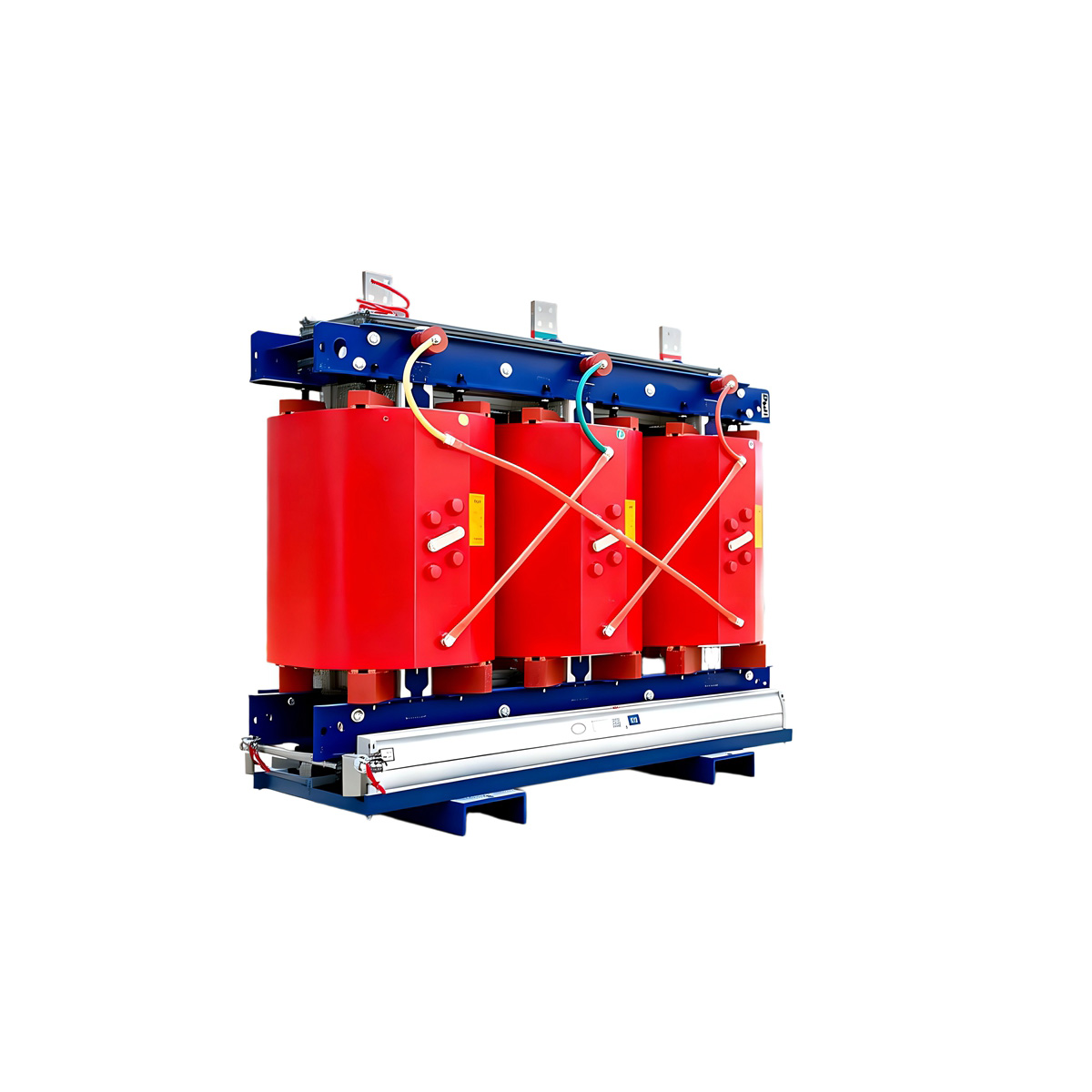

SCB11环氧树脂浇注干式变压器
SCB11系列干式变压器是在SCB10基础上进一步优化升级的节能型产品，具有更低损耗、更低噪音及更高可靠性。采用环氧树脂真空浇注工艺，具备优异的防潮、防火、防污染性能，适用于对节能及安全要求较高的配电系统。
二、型号含义
SCB11 – □ / □ – □
|
代码 |
含义 |
|
SC |
三相环氧树脂干变 |
|
B |
箔式低压绕组 |
|
11 |
性能等级（节能升级型） |
|
□ |
额定容量 |
|
□/□ |
电压等级 |
|
□ |
分接范围 |
三、执行标准
1.GB/T 10228-2015 干式电力变压器
2.GB 1094 电力变压器
3.IEC 60076
四、核心技术参数
标准参数
|
项目 |
参数 |
|
额定容量 |
30kVA – 3150kVA |
|
高压 |
6 / 10 / 20 / 35kV |
|
低压 |
0.4kV |
|
频率 |
50Hz / 60Hz |
|
连接组别 |
Dyn11 / Yyn0 |
|
绝缘等级 |
F级 / H级 |
|
防护等级 |
IP00 / IP20 / IP23 |
|
冷却方式 |
AN / AF |
五、损耗性能（核心升级点）
SCB11 vs SCB10 vs SCB9
|
型号 |
空载损耗 |
负载损耗 |
|
SCB9 |
高 |
中 |
|
SCB10 |
↓10–15% |
↓5–10% |
|
SCB11 |
↓15–20% |
↓10–15% |
1.结构特点
2.高压绕组：环氧树脂真空浇注（抗裂、防潮）
3.低压绕组：铜/铝箔绕（抗短路能力强）
4.铁芯：低损耗高导磁硅钢片
5.结构：紧凑、抗震、低噪音设计
6.温控系统：智能温控（PTC/PT100）
七、产品优势 /
1.更低损耗（节能效果显著）
2.更低噪音（适合城市环境）
3.阻燃自熄（无油安全）
4.免维护
5.使用寿命长
八、使用环境
1.海拔 ≤1000m（高原可定制）
2.温度：-25℃ ~ +40℃
3.湿度 ≤90%
4.无腐蚀气体
