一、产品名称

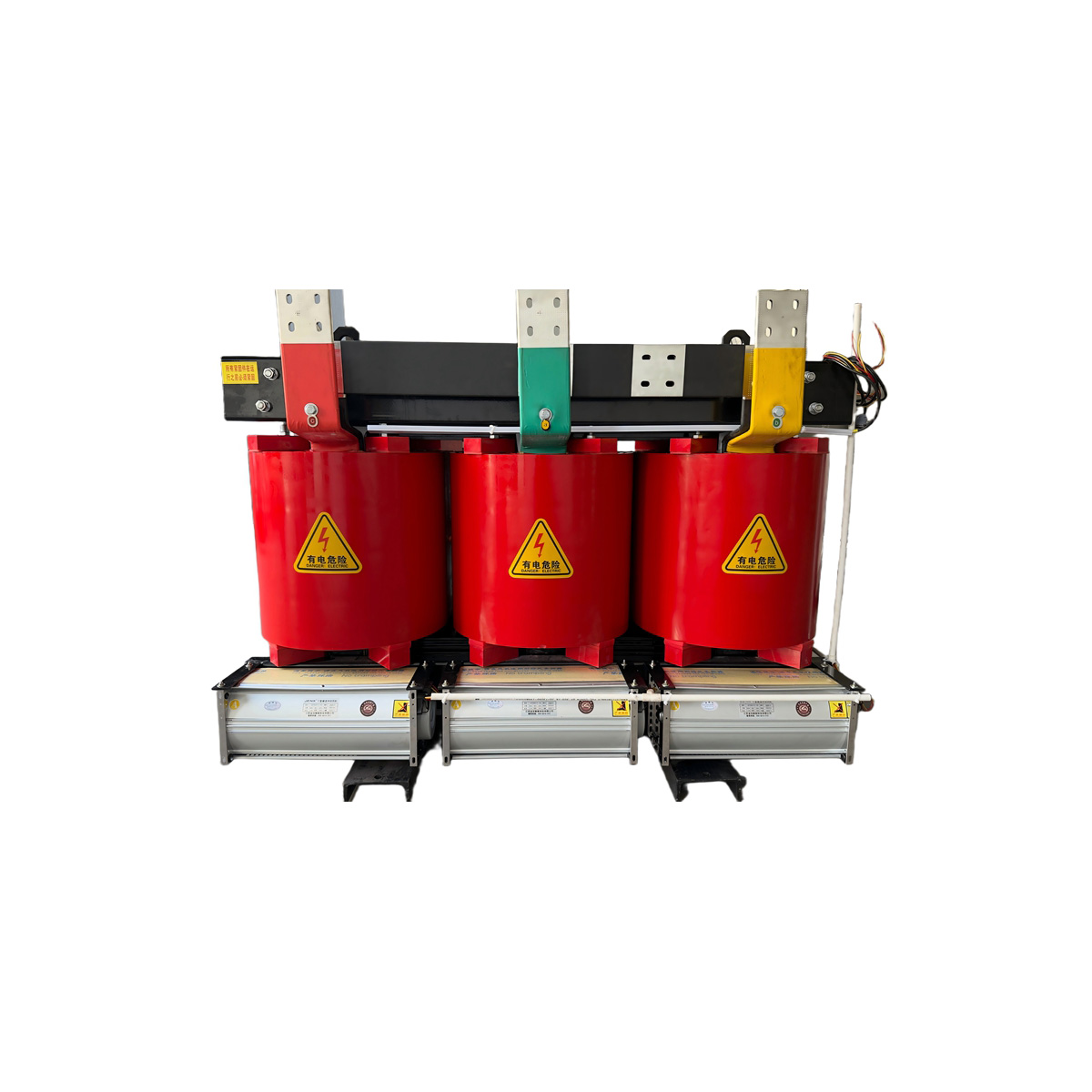

SCB18超一级能效环氧树脂干式变压器
二、产品简介
SCB18系列环氧树脂干式变压器是新一代超高效节能型产品，相比SCB14具有更低的空载及负载损耗、更低噪音及更高运行可靠性。广泛应用于数据中心、智慧建筑及高端工业配电系统。
三、型号含义
SCB18 – □ / □
|
项目 |
含义 |
|
S |
三相变压器 |
|
C |
环氧树脂浇注 |
|
B |
箔式绕组 |
|
18 |
超一级能效等级 |
|
□/□ |
额定容量(kVA)/电压等级 |
四、主要技术参数
|
项目 |
参数 |
|
额定容量 |
30kVA – 4000kVA |
|
额定电压 |
6kV / 10kV / 20kV / 35kV |
|
低压侧 |
0.4kV / 0.69kV |
|
频率 |
50Hz / 60Hz |
|
冷却方式 |
AN / AF |
|
绝缘等级 |
F级 / H级 |
|
防护等级 |
IP00 / IP20 / IP23 |
|
接线组别 |
Dyn11 / Yyn0 |
|
温升 |
≤100K |
五、核心性能优势
1. 超低损耗
相比SCB14损耗降低最高约20%。
2. 超高能效
达到当前最高节能等级要求。
3. 低噪音运行
优化铁芯结构，运行更安静。
4. 高可靠性
先进浇注工艺，运行更稳定可靠。
5. 绿色环保
无油无污染，适用于室内环境。
六、结构特点
1.高压绕组：环氧树脂真空浇注
2.低压绕组：铜/铝箔绕组
3.铁芯：低损耗高导磁硅钢片
4.绝缘工艺：真空浇注技术
5.冷却方式：自然风冷/强迫风冷
七、使用环境
1.海拔：≤1000m
2.环境温度：-25℃ ~ +40℃
3.安装环境：室内
4.无腐蚀性气体、无爆炸性粉尘
5.相对湿度≤90%
八、应用领域
1.数据中心
2.智慧建筑
3.工业制造
4.新能源系统
5.高端商业项目
九、执行标准
1.IEC 60076
2.IEC 60076-11
3.GB/T 10228
4.GB 1094
十、可选配置
1.智能温控系统
2.低噪音设计
3.风冷系统
4.防护外壳（IP20/IP23）
5.铜/铝绕组
6.远程监控系统
十一、SCB18 vs SCB14
|
项目 |
SCB14 |
SCB18 |
|
损耗 |
低 |
更低（↓20%） |
|
能效等级 |
高 |
超高 |
|
噪音 |
标准 |
更低 |
|
应用 |
普通节能项目 |
高端/数据中心 |
SCB18是高端节能项目首选，长期运行更省电更划算。
